產品名稱：JRA標準型氣液增壓缸

作動方式：雙動

作動條件：4~7kg/cm2壓縮空氣

液壓抗磨油：VG68#抗磨液壓油

工作溫度：0~60℃

操作速度：50~400mm/s

油缸耐壓：300kg/cm2

氣缸耐壓：12kg/cm2

預壓行程公差：+1.00mm 0.00mm

力行程公差：+0.20mm 0.00mm

工作頻率：25~45次/min（與行程長短成反比）

高壓出力：1~100噸

玖容增壓缸廠家直銷！2年免費保修！可訂制！

在線聯系

JRA標準型氣液增壓缸

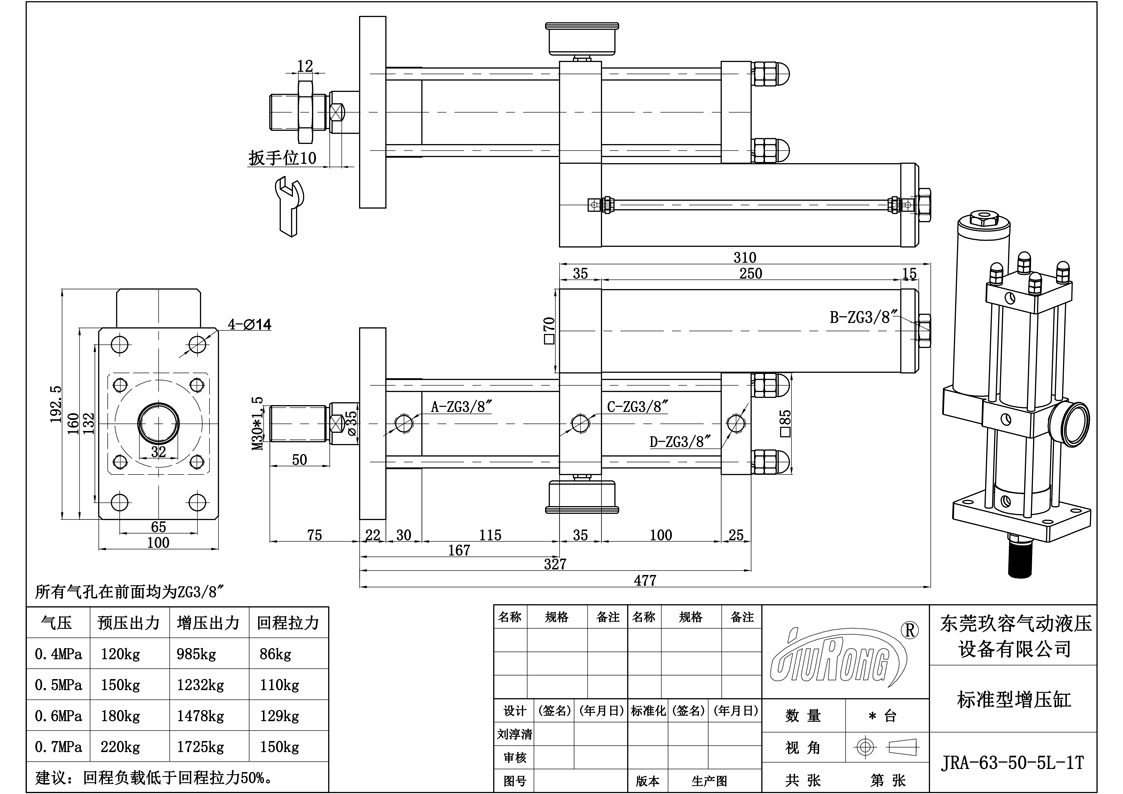

文檔下載：

JRA-63-50-5L-1T.pdf

3D圖.rar

技術咨詢可聯系：0769-23103048（固話）18925540959（手機）

【JRA標準型氣液增壓缸產品說明】：

標準型氣液增壓缸采用進口英國HALLITE油封，日本NOK氣封，臺灣內電油缸等配件精密制造，具有出力大、速度快傳動穩定、使用維護簡便、低故障、高效節能、使用壽命長等等特點，為玖容廠家出貨量最大的一款高性價比氣液增壓缸產品。

標準型氣液增壓缸屬于預壓式增壓缸，系將一油壓缸（預壓段）與增壓器（增壓段）作一體式結合，使用受壓縮的空氣為動力源，利用增壓段活塞及軸心的大小（即不同的受壓截面積比,因為壓力不變,當受壓面積有由大變小時,則壓強也會隨大小不同而變化）,從而達到增壓效果。

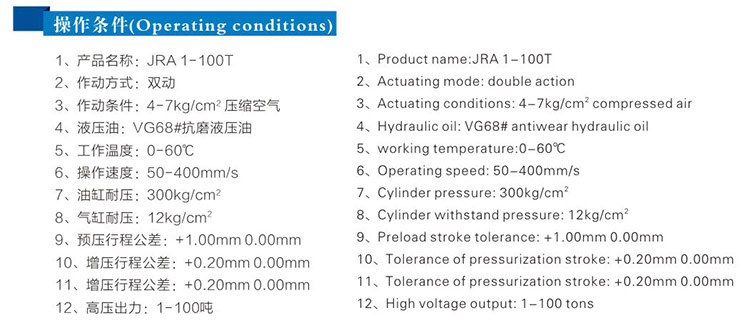

【JRA標準型氣液增壓缸操作條件】：

咨詢熱線：400-833-2669

【JRA標準型氣液增壓缸產品特點】：

1、結構合理，維護保養簡便；

2、出力大，平穩，快速；

3、適用于：擠壓、彎曲、沖孔、成型、鉚合、修毛邊，裝配及打印等作業；

4、安裝方式：正裝（前軸向下也出力）；

5、可接受特殊規格定制。

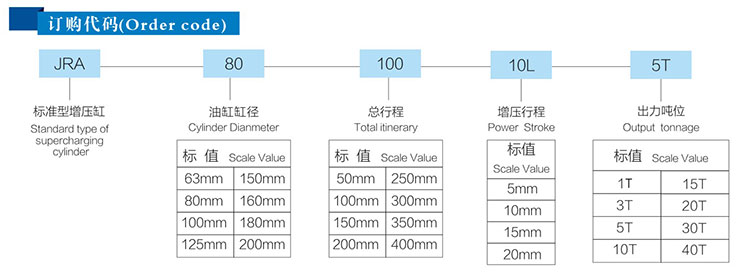

【JRA標準型氣液增壓缸產品訂購代碼】：　

【標準型氣液增壓缸工作原理】：

氣液增壓缸是將一油壓缸與增壓器作一體式相結合，利用增壓器的大小不同受壓截面面積之比，以及帕斯卡能源守衡原理而工作。因為壓力不變，當受壓面積由大變小時，則壓強也會隨大小不同而變化的原理，從而達到將氣壓壓力提高到數十倍的壓力效果，以預壓式增壓缸為例：當工作氣壓壓在液壓油（或活塞）表面時，液壓油會壓縮空氣作用而流向預壓行程腔，此時液壓油會迅速推動式件作位移，當工作位移遇到阻力大于氣壓壓力時缸則停止動作，此時，增壓缸的增壓腔因為電信號（或氣動信號）動作，開始增壓從而達到成型產品的目的。

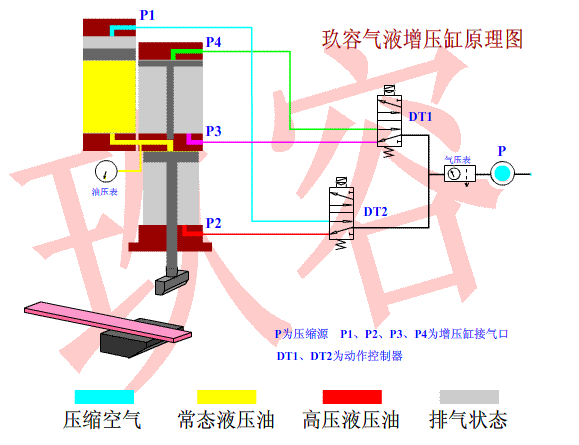

標準型氣液增壓缸工作原理動態圖

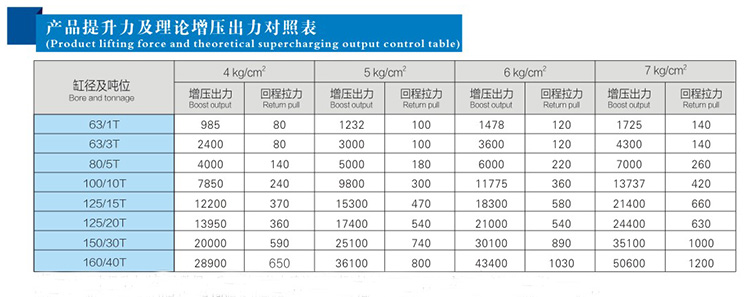

【JRA標準型氣液增壓缸產品提升力及理論增壓出力對照表】：

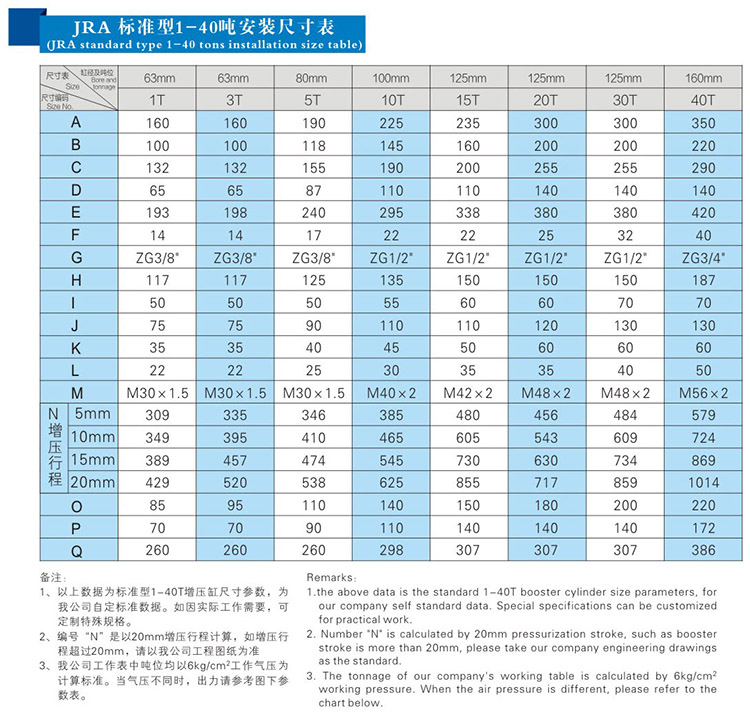

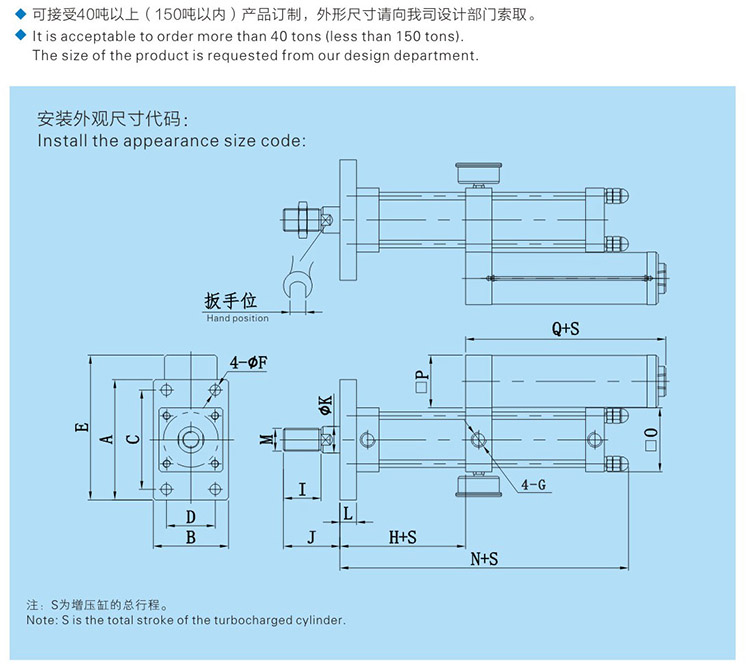

【JRA標準型氣液增壓缸安裝尺寸表及設計圖】：

注：此標準型氣液增壓缸設計圖僅僅是舉例，因為不同規格產品外形尺寸有所差異，具體設計圖會在下單時由我司技術給出。玖容氣動液壓設備廠家，到目前為止，已為3000多家企業進行了針對性的產品定制服務，服務過上萬家客戶，歡迎廣大新老客戶選型報價。

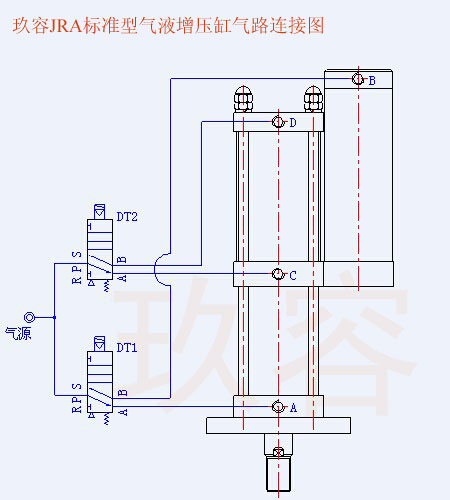

【JRA標準型氣液增壓缸氣路連接圖】：

氣液增壓缸動作順序：

(1)、電磁閥DT1通電，氣壓作用在儲油筒液壓油表面，氣缸段總行程開始向下作位移；

(2)、活塞桿位移遇到阻力，DT1保持，此時DT2通電，增壓段總成開始作位移；

(3)、根據加工工件保壓需要，DT2斷電，此時增壓段總成復位，增壓缸卸壓；

(4)、DT1斷電，氣缸段總成復位，液壓油回位到儲油筒，些時一個動作循環完成。

【玖容氣液增壓缸十大優勢】：

1、操作簡單：氣液增壓缸結構較為簡單，采用氣液結合形式，出力容易調整，可采用自動控制裝置。

2、出力大：出力從1-200t不等，實際出力要比理論出力要大。

3、速度快：動作速度平穩快速，比普通增壓缸速度快30%左右，為客戶解決速度慢的問題。

4、精度高：產品設計新穎，外觀精美，力行程公差精確達到+0.2mm 0.00mm

5、壽命長：產品敢于保修2年，所售氣液增壓產品極少出現返修的情況，平均壽命可達5年以上。

6、故障低：運行穩定，極少出現故障，無油壓系統溫升之因擾。

7、零泄漏：采用進口密封件，獨特高密封系統。達到國際零逸出標準，引領氣液增壓新技術。

8、2年保修：國內真正實現兩年保修（寫到合同里）的氣液增壓設備廠家，售后無憂。

9、款式多：十二款增壓缸產品以及各種非標增壓缸專注定制，可滿足客戶不同需求，能耗低：機械持續加壓或停止動時，液壓系統馬達仍須運轉，與之相比，增壓缸動力來源取得方便，實際能耗相當于液壓系統的10%-30%

10、易維護：缸體結構簡單輕巧，搬運方便，故維護相當簡單。
